線切割齒輪玩具：精密工藝與趣味傳動的完美融合

引言：當傳統工藝遇見兒童玩具

在智能制造與STEAM教育理念盛行的今天，線切割技術憑借其微米級加工精度與復雜形狀塑造能力，正悄然改變著兒童玩具的設計與生產方式。以齒輪為核心的傳動玩具，通過線切割工藝實現了從工業級精度到兒童可操作性的跨越，成為兼具教育價值與娛樂功能的創新載體。

一、線切割技術：齒輪玩具的精密基石

1.1 電火花線切割原理

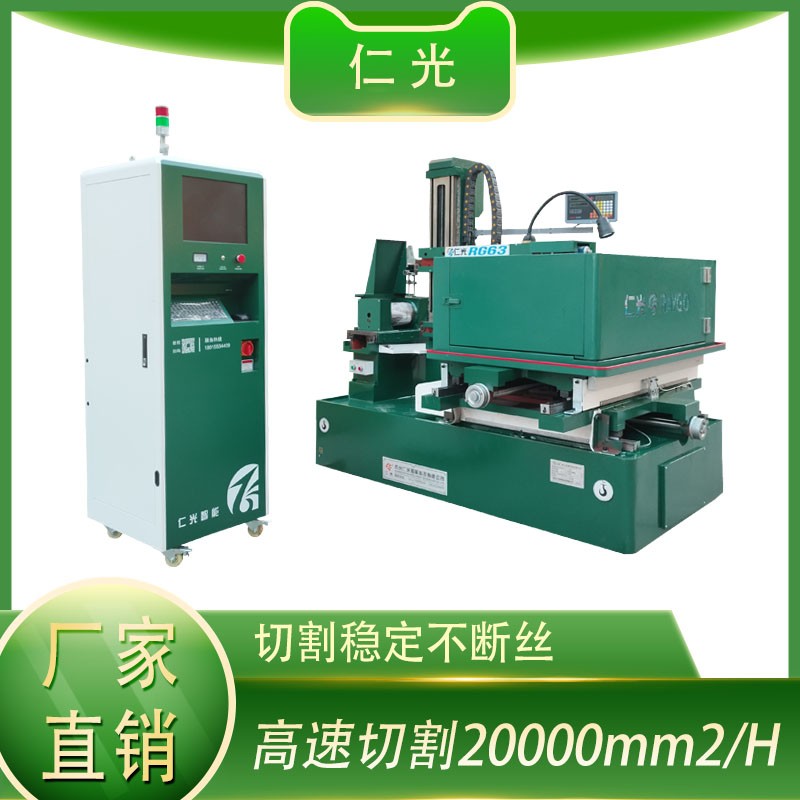

線切割機床通過0.1-0.3mm鉬絲或黃銅絲作為電極，在高頻脈沖電源作用下產生電火花，瞬間熔化或汽化工件材料。以智凱ZKA500中走絲機床為例，其加工精度可達±0.003mm，表面粗糙度Ra≤0.7μm，完美契合精密齒輪加工需求。

1.2 齒輪加工的特殊要求

齒輪玩具需滿足ISO 1328標準中的9-10級精度，齒形誤差控制在0.01-0.05mm。線切割可精確控制齒頂高、齒根圓角半徑等參數，如塑料齒輪需保證齒頂內圓角R0.1mm，避免應力集中。

二、齒輪玩具設計：從工業標準到兒童友好

2.1 模塊化設計體系

采用CAXA電子圖板生成漸開線齒廓方程，通過公式曲線功能繪制標準齒輪輪廓。典型設計包含：

• 直齒輪模塊：模數0.5-2mm，齒數8-24齒，壓力角20°
• 斜齒輪模塊：螺旋角15°-30°，實現平滑傳動
• 組合傳動系統：通過軸孔定位實現3-5級齒輪串聯，形成行星減速機構

2.2 安全與互動性優化

• 材料選擇：ABS環保塑料、鋁合金6061，通過RoHS認證
• 邊緣處理：采用二次切割工藝，確保齒頂?shù)菇荂0.2mm，避免劃傷
• 色彩標識：不同顏色區分齒輪模數，如紅色M1.0，藍色M1.5

三、制作工藝：從金屬坯料到趣味玩具

3.1 加工流程解析

1. 預孔定位：在坯件中心鉆Φ2mm穿絲孔，作為進線起點
2. 粗加工階段：采用大脈寬（100-200μs）快速切割，偏離量0.05-0.08mm
3. 精修階段：切換至小脈寬（20-50μs），三次切割實現表面粗糙度Ra1.4μm
4. 后處理：陽極氧化處理鋁合金齒輪，增強耐磨性；塑料件超聲波清洗去除毛刺

3.2 典型案例：行星齒輪減速箱

• 太陽輪：M1.0，12齒，內孔Φ5mm
• 行星輪：M1.0，18齒，外徑Φ20mm
• 齒圈：內齒M1.0，48齒，外徑Φ50mm
  通過線切割實現0.01mm級嚙合間隙，傳動效率達92%以上

四、應用場景與教育價值

4.1 STEAM教育場景

• 物理原理可視化：通過齒輪傳動演示機械能轉換、減速比計算
• 編程拓展：結合Arduino開發智能齒輪組，實現轉速監測與自動調速
• 數學應用：通過齒輪齒數計算傳動比，培養比例思維

4.2 親子互動與DIY

• 磁吸式拼接設計：通過內置磁鐵實現快速組裝
• 透明視窗設計：直觀展示齒輪嚙合狀態
• 個性化定制：支持用戶上傳SVG圖形，通過線切割定制專屬齒輪

五、技術標準與質量控制

5.1 遵循的國際標準
