線切割齒輪旋轉加工全攻略：從原理到實戰

——揭秘高精度齒輪旋轉切割的核心技術與操作規范

一、旋轉加工技術原理與設備選型

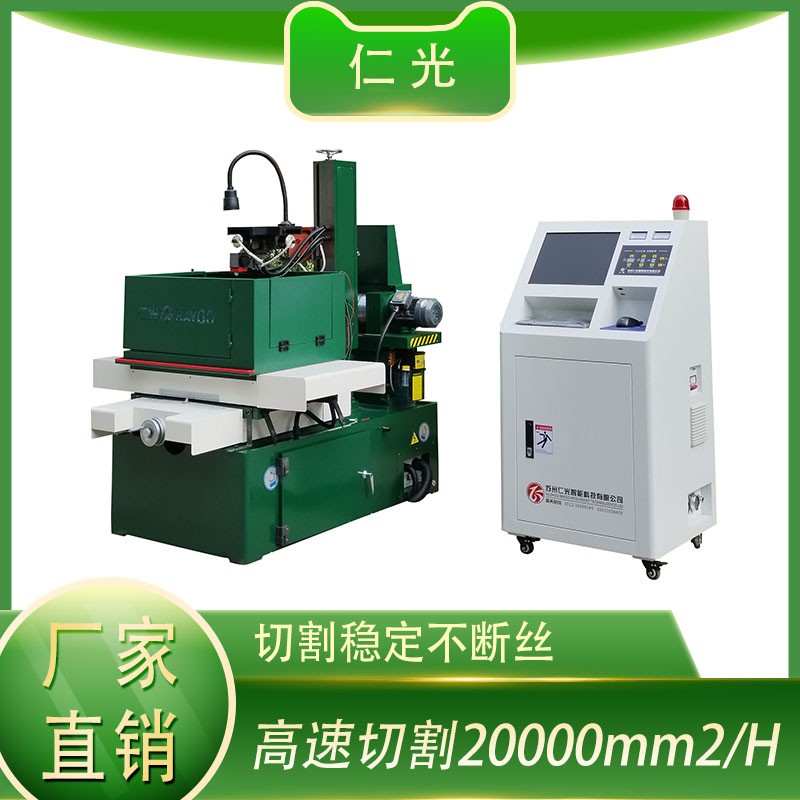

線切割齒輪旋轉加工依托電火花放電原理，通過電極絲與旋轉工件的相對運動實現復雜齒形切割。中走絲線切割機床（如智凱ZKA500）采用鍍鋅黃銅絲（直徑0.1-0.2mm），走絲速度6-12m/s，兼具±0.003mm精度與Ra≤1.4μm表面質量，適用于40Cr淬火件等硬質材料。旋轉機構需配置四軸聯動系統（X/Y/U/V軸），支持±15°錐度切割，配合3B代碼編程實現軌跡跳步，如齒輪與花鍵組合加工時自動生成連續跳步軌跡。

二、工藝流程與參數優化

1. 設計參數標準化
• 模數、齒數、壓力角需符合GB/T 10095-2008標準，如42齒非標齒輪模數3.25mm，齒形角20°。
• 齒寬設計需考慮載荷分布，45mm齒寬可提升承載能力，螺旋角優化可降低噪聲。
• 采用UG 11.0進行三維建模，通過“漸開線齒輪齒形參數”對話框輸入齒數、模數、壓力角等參數，自動計算中心距并生成齒廓。
2. 多工序切割策略
• 粗割：高速走絲（8-12m/s），偏離量0.05-0.06mm，脈沖寬度8μs，間隔42μs，功率管3個，加工效率≥300mm2/H。
• 精修：低速走絲（4-6m/s），偏離量0.01-0.015mm，中等脈沖規準，表面粗糙度達1.4-1.7μm。
• 拋磨：超低速走絲（1-3m/s），最小脈寬修光，加工量0.003-0.005mm，峰值電流控制表面質量。
3. 旋轉加工特殊處理
• 跳步加工需采用“軌跡跳步”指令連接多個圖形，穿絲孔位置精確定位，孔徑比鉬絲直徑大0.3-0.5mm。
• 腹板式齒輪需先加工外齒，再通過二次裝夾進行內孔與鍵槽加工，保證內孔與齒形同心度≤0.02mm。

三、關鍵操作規范與安全防護

1. 設備維護與校準
• 每日檢查儲絲筒換向裝置，確保絲筒運行平穩無振動，鉬絲張力控制在8-15N。
• 定期校驗加工預演功能，使用百分表和精密量塊進行找正，角度偏差≤±0.01°，位置偏差≤±0.01mm。
2. 安全操作要求
• 操作人員必須佩戴防護眼鏡、耳塞及防割手套，工作區域設置安全隔離欄。
• 遇到斷絲情況時，先關閉高頻電源，待電極絲重新固定后再啟動，斷絲率控制在每1000小時10次以內。
3. 環境與材料控制
• 工作液電阻率需控制在10000-50000Ω·cm，溫度20-25℃，流量5-8L/min，定期更換過濾器和清洗水箱。
• 工件材料需進行預處理，淬火鋼硬度控制在HRC45-62，內應力通過熱處理消除，表面粗糙度≤Ra3.2μm。

四、典型案例與問題解決方案

案例1：42齒非標齒輪加工

• 坯料經鍛造→退火→銑削→熱處理→精磨多道工序預處理，線切割采用三次切割工藝。
• 首次切割后檢測齒形誤差0.03mm，二次精修后達0.01mm，最終成品齒向公差0.015mm，表面粗糙度Ra1.6μm，滿足7級精度要求。

常見問題處理

• 切割痕跡殘留：調整偏離量至0.055mm，配合二次精修消除痕跡。
• 齒面燒傷：降低脈沖電流至3A，提高冷卻液流量至6L/min。
• 尺寸超差：檢查穿絲點坐標誤差，重新校準工件定位基準，間隙補償量控制在0.01-0.02mm。

五、前沿技術與行業趨勢

隨著智能制造發展，線切割齒輪旋轉加工正朝著高精度、高效率、智能化方向演進。例如，采用變頻多次切割技術實現自動參數優化，結合AI算法預測加工誤差；應用位圖矢量化技術將復雜圖案轉化為可加工輪廓，拓展非標齒輪加工能力。未來，隨著5G+工業互聯網的普及，遠程監控與故障診斷系統將進一步提升加工穩定性與生產效率。
